Orientarsi nel mondo dell’elettrocardiografia

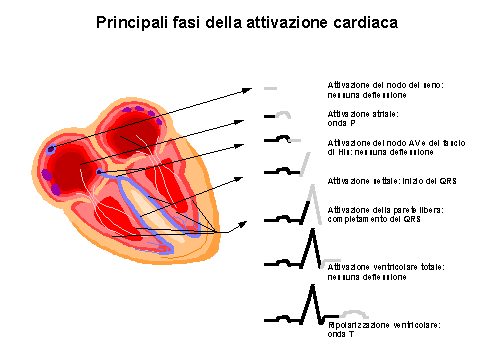

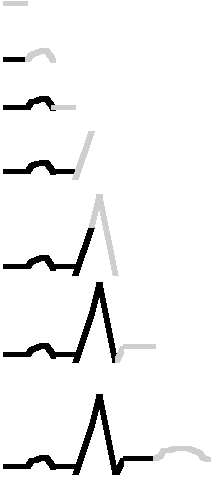

nomenclatura delle deflessioni



Onda P: la deflessione prodotta dalla attivazione atriale.

Complesso QRS: l’insieme delle deflessioni che rappresentano la attivazione del ventricolo. Esse si dividono in:

Onda Q: la deflessione iniziale, negativa, seguita dalla onda R.

Onda R: la prima deflessione positiva. Puņ non essere preceduta da una onda Q.

Onda S: la deflessione negativa che segue l’onda R.

Onda R’: la seconda deflessione positiva.

QS: una unica deflessione negativa che rappresenta tutto la attivazione ventricolare.

Si utilizzano lettere maiuscole (Q,R,S) per indicare le deflessioni di ampiezza superiore ai 5 mm, lettere minuscole (q,r,s) per quelle di ampiezza inferiore.

Onda T: la deflessione prodotta dalla ripolarizzazione ventricolare.

Onda U: la deflessione che puņ seguire la onda T.



Nomenclatura delle deflessioni



   onda P



   complesso QRS




   onda T
